КТПИ инверторного типа мощностью до 1500 кВт

Комплектные трансформаторные подстанции инверторные для солнечных электростанций (КТПИ) - это система, предназначенная для трансформации электроэнергии постоянного тока, получаемого от солнечных батарей, в переменный ток заданного напряжения и частоты.

КТПИ инверторного типа мощность до 1500 кВт

Главная

Комплектная Трансформаторная Подстанция

КТПИ инверторного типа мощность до 1500 кВт

Конструкция

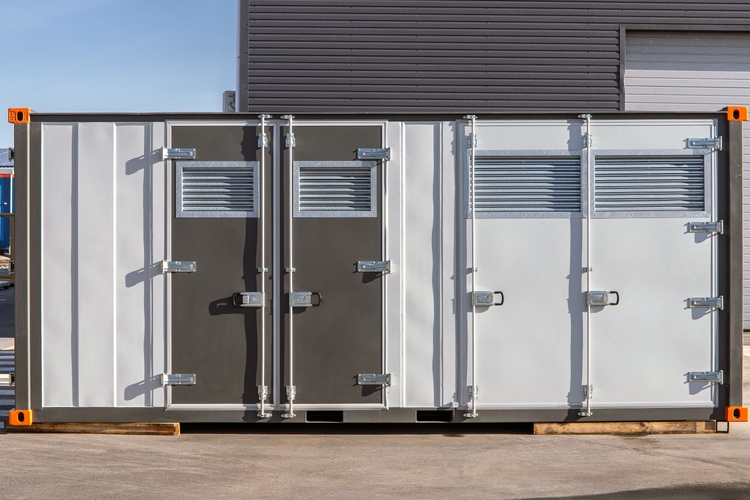

КТПИ изготавливается в блочно-модульном здании контейнерного типа. Для обеспечения оптимальных климатических условий эксплуатации оборудования в КТПИ установлена система обогрева и кондиционирования.

Управление КТПИ включает системы дистанционного мониторинга электроэнергии, что позволяет удаленно отслеживать состояние и работу оборудования.

Каркас сварен из труб квадратного профиля и гнутых профилей толщиной 3 мм. Съемные двери толщиной 2 мм.

Покрытие корпуса выполнено порошковыми красками RAL 7035 и RAL 5002 (7022). При расчете конструкции применены критерии срока службы, влагостойкости, пожарной безопасности и прочности конструкции.

КТПИ включает в себя один или несколько инверторов, повышающий трансформатор и распределительное устройство для выдачи электроэнергии в сеть

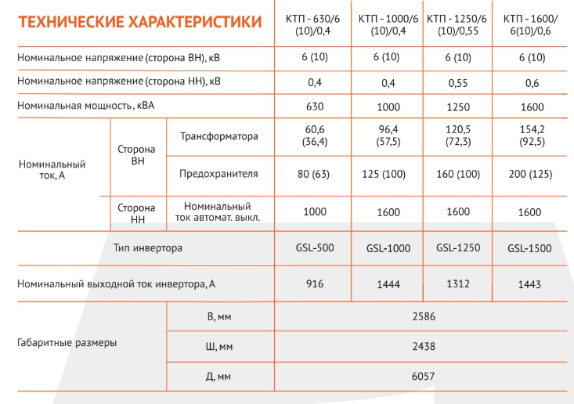

Спецификация

01Преимущества

02Конструкция

03Возможная комплектация по стороне НН

04Возможная комплектация по стороне ВН

Система полностью отвечает требованиям ПУЭ.
Максимальная степень заводской готовности, затраты на пуско-наладку и ввод в эксплуатацию сведены к минимуму.
Показатели выработки фотоэлектрической энергии автоматически мониторятся и передаются для учёта, работают алгоритмы поднятия мощности гелиополей.
Дополнительно предлагаются функции расширенной системы диспетчеризации, собственных нужд, пожарной безопасности, охранной сигнализации.
Возможность окраски корпуса в корпоративных цветах Заказчика.

Блок-контейнер II степени огнестойкости.
Наружная обшивка блок-контейнера - сэндвич-панель.
Каркас сварен из профильной трубы, что повышает показатели прочности и надёжности конструкции.
В состав оборудования входит система инверторов HUAWEI SUN2000, повышающий трансформатор и распределительное устройство для выдачи электроэнергии в сеть.
Для защиты со стороны ВН возможна установка ячеек MVC производства EDS Power, выключатель нагрузки или вакуумный выключатель.
Установка узла учёта возможна как по стороне ВН, так и НН.

инвертор производства KSTAR на номинальное выходное напряжение АС - 0,4 кВ, 0,55 кВ, 0,6 кВ.
возможна реализация узла учета электроенергии по стороне НН.

Для объектов энергетики устанавливаются системы пожарной сигнализации, принудительной вентиляции и обогрева;

По необходимости устанавливаются щиты управления наружным освещением.

ячейки MVC производства EDS на номинальное напряжение 6 или 10 кВ в зависимости от класса напряжения;
возможные схемы первичных соединений тупикового и проходного типа
коммутирующий аппарат - выключатель нагрузки с предохранителями или вакуумный выключатель в зависимости от схемы КТП;
возможна установка ОПН и индикаторов напряжения в случае необходимости;
возможна реализация узла учета электроэнергии по стороне ВН.

Наши преимущества

Уникальное решение для промышленных солнечных электростанций

Компактная конструкция в размере 20-футового контейнера

Удобная схема введения кабельных присоединений

Минимальная потребность в подготовительных работах при установке на месте
